Absperrventile

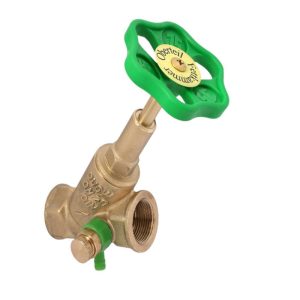

Freistromventil mit Entleerung, mit grünem Handrad mit DVGW-Trinkwasserzulassung Schallschutzzulassung Klasse 1 (DN 15 - DN 32, IX 2293/I) Gehäuse und Oberteil aus Messing Kegeldichtung EPDM max. Betriebstemperatur 90 °C, Druck bis 10 bar wartungsfreies Oberteil mit steigender Spindel Anschluss: beidseitig Innengewinde nach ISO228-1
Absperrventile

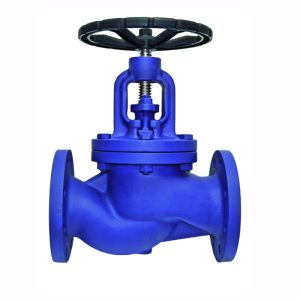

DN 15 - DN 200 Absperrventil mit Handrad Durchgangsform. 360°C rotierender Kegel Gehäuse aus Grauguss (EN-GJL-250) Oberteil aus Sphäroguss (EN-GJS-400-15) Sitz, Kegel und Spindel aus 1.4021/1.0482 Stopfbuchspackung GRAPHIT Temperatur bis max. 200°C Baulänge nach EN558-1, Reihe 1 (F1) Flansche nach EN1092/2 PN 16 DN 250 - DN 300 Absperrventil mit Handrad Durchgangsform. 360°C rotierender Kegel Gehäuse & Oberteil aus Grauguss (EN-GJL-250) Sitz, Kegel und Spindel aus 1.4021/1.0482 mit Entlastungskegel Stopfbuchspackung GRAPHIT Temperatur bis max. 200°C Baulänge nach EN558-1, Reihe 1 (F1) Flansche nach EN1092/2 PN 16
Absperrventile

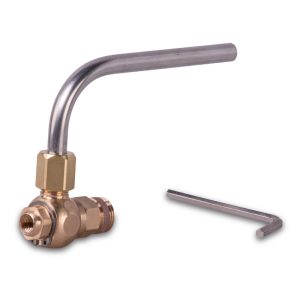

Probeentnahmeventil mit DVGW aus Rotguss , Dichtung EPDM 360 ° drehbarer Ventilkörper, Edelstahl-Auslaufbogen abflamm- und drehbar
2-Wege

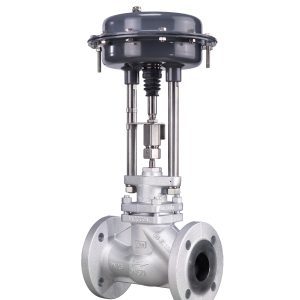

Pneumatisches Regelventil in Durchgangsform geeignet für Wasser und Dampf Nenndruckstufen: PN16, PN25, PN40 Baulänge nach DIN EN 558, Grundreihe 1 Flansche nach DIN EN 1092-1/2 Typ 21 Spindelabdichtung: federbelastete PTFE-Dachmanschette geeignet für Medientemperaturen bis 250°C Alternativ: Reingraphit-Stopfbuchse geeignet für Medientemperaturen bis 450°C Innenteile aus Niro, Sitze geschraubt Regelcharakteristik: gleichprozentig (teilweise modifiziert) Stellverhältnis: 50:1 Leckrate: < 0,01% Kvs pneum. Antrieb: Membranfläche 250 cm², ø250 mm Stellkraft / Schließdruck: siehe Tabelle Wirkungsrichtung (reversierbar): “Feder schließt Durchgang“ Steuerluftanschluss: G1/4“ Stelldrücke: Normalausführung: 1,6 bar, weitere Varianten: ...c: 2,4 bar, ...d: 4,4 bar
3-Wege

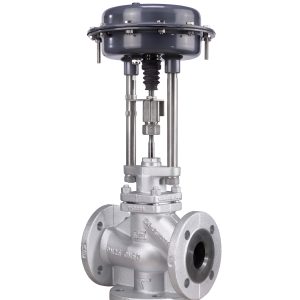

Pneumatisches Regelventil in Dreiwegeform geeignet für Wasser und Dampf, als Mischventil oder Verteilventil Nenndruckstufen: PN16, PN25, PN40 Baulänge nach DIN EN 558, Grundreihe 1 Flansche nach DIN EN 1092-1/2 Typ 21 Spindelabdichtung: federbelastete PTFE-Dachmanschette geeignet für Medientemperaturen bis 250°C Alternativ: Reingraphit-Stopfbuchse geeignet für Medientemperaturen bis 450°C Innenteile aus Niro, Sitze geschraubt Regelcharakteristik: linear Stellverhältnis: 30:1 (bis 50:1) Leckrate: < 0,01% Kvs Antrieb: Membranfläche 250 cm², ø250 mm Stellkraft / Schließdruck: siehe Tabelle Wirkungsrichtung (reversierbar): “Feder schließt Durchgang A-AB“ Steuerluftanschluss: G1/4“ Stelldrücke: Normalausführung: 1,6 bar, weitere Varianten: ...c: 3 bar, ...d: 6 bar
Flansch
Membransicherheitsventil in Eckform, federbelastet anlüftbar, bauteilgeprüft (D/G/H) geschlossene Schutzhaube, offenes Anlüftgehäuse zugelassen für Heizungen gem. EN12828/TRD721 Gehäuse aus Grauguss (EN-GJL-250) Innenteile aus Niro 1.4021/1.4301 Membrane aus EPDM Temperatur bis max. 120° C Flansche nach EN1092/2 PN 16 Einstellbereich 1 - 10 bar
Flansch

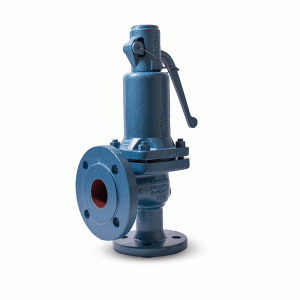

Sicherheitsventile für Heizung und Kühlung Eckform, federbelastet, anlüftbar TÜV-bauteilgeprüft (D/G/H) Gehäuse Sphäroguss, Innenteile Stahl/Edelstahl mit EPDM Faltenbalg bis 120°C (-10°C) Flansche nach DIN/EN1092-2, Eintritt PN 40, Austritt PN 16 Einstellbereich 0,5 - 25 bar
Flansch

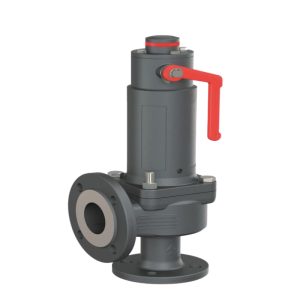

Sicherheitsventil in Eckform federbelastet, anlüftbar, bauteilgeprüft (D/G) geschlossene Schutzhaube, gasdichtes Anlüftgehäuse ugelassen für Dämpfe und Gase sowie Heizungen gem. EN12828/TRD721 Gehäusevarianten: aus Grauguss (EN-GJL-250), 300°C aus Sphäroguss (EN-GJS-400), 350°C aus Stahlguss (GP240GH), 400°C aus Edelstahl (1.4581/1.4410), 550°C Innenteile aus 1.4021/1.4301 oder 1.4541/1.4571 Flansche nach EN1092-1/2 PN 16
Flansch
Sicherheitsventil in Eckform federbelastet, anlüftbar, bauteilgeprüft (D/G) geschlossene Schutzhaube, offenes Anlüftgehäuse zugelassen für Dämpfe und Gase sowie Heizungen gem. EN12828/TRD721 Gehäusevarianten: aus Grauguss (EN-GJL-250), 300° aus Sphäroguss (EN-GJS-400), 400°C aus Stahlguss (GP240GH), 400°C aus Edelstahl (1.4581/1.4410), 550°C Innenteile aus 1.4021/1.4301 oder 1.4541/1.4571 Flansche nach EN1092-1/2 PN 16
Absperrventile

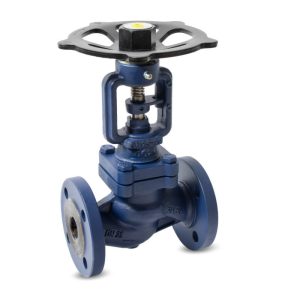

Faltenbalg-Absperrventil mit Handrad wartungsfrei, metallisch dichtend Gehäuse aus Grauguss (EN-JL-1040) Spindelabdichtung Grafit, TA Luft, ATEX Kantensitz und Kegel gehärtet 13% Cr Balg mehrlagig aus Edelstahl 1.4571 Temperatur bis max. 300 °C Baulänge nach EN558-1 Reihe 1 (F1) Flansche nach EN 1092-2 PN 16
Absperrventile

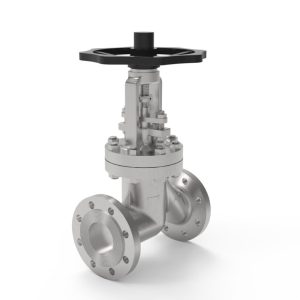

Faltenbalg-Absperrventil mit Kantensitz wartungsfrei, metallisch dichtend, mit Handrad Gehäuse aus Edelstahl 1.4408 Sitz & Kegel aus Edelstahl 1.4408, stellitiert Faltenbalg aus Edelstahl 1.4571 bis max. 400°C Baulänge nach EN558-1 Reihe 1 (F1) Flansche nach EN1092-1, PN 40 360° frei rotierender Kegel Leckrate A nach EN12266-1 TA-Luft, ATEX
Absperrventile
Faltenbalg-Absperrventil mit Handrad wartungsfrei, metallisch dichtend Gehäuse aus Sphäroguss (EN-GJS-400-18-LT) Spindelabdichtung Grafit, TA Luft, ATEX Kantensitz und Kegel gehärtet 13% Cr Balg mehrlagig aus Edelstahl 1.4571 Temperatur bis max. 350 °C Baulänge nach EN558-1 Reihe 1 (F1) Flansche nach EN 1092-2 PN 25
Absperrventile

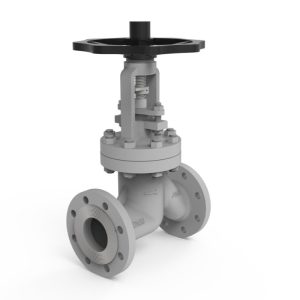

Faltenbalg-Absperrventil mit Kantensitz wartungsfrei, metallisch dichtend, mit Handrad Gehäuse aus Stahlguss 1.0619 Kantensitz und Kegel gehärtet 13% Cr Balg mehrlagig aus Edelstahl 1.4541 Temperatur bis max. 400°C Baulänge nach EN558-1 Reihe 1 (F1) Flansche nach EN1092-1, PN 40 360° frei rotierender Kegel Leckrate A nach EN12266-1 TA-Luft, ATEX
Absperrklappen

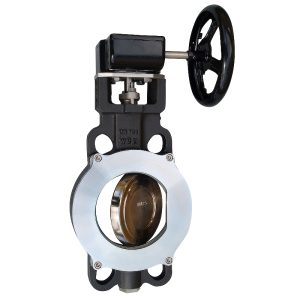

Zwischenflansch-Absperrklappe doppelexzentrisch gelagert Gehäuse Stahlguss 1.0619 (A216WCB) Teller DN 50-125 Edelstahl 1.4409 (A351-CF3M) Teller DN 150-400 Edelstahl 1.4027 (ASTM CA-40) Spindel Edelstahl 1.4021 (AISI420) Sitzdichtung R-PTFE +25% glf. Temperatur -29°C....+200°C (druckabhängig) Betriebsdruck bis 25 bar Leckrate A gem. EN12266 (in bevorzugte Flussrichtung) Baulänge EN 558, Reihe 20 Flanschanschluss EN1092/1 - PN 10/16/25/40 Betätigung Handhebel bis DN 150 PN 16 mit Handhebel Getriebe ab DN 200
Absperrklappen

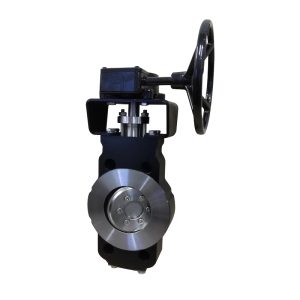

Zwischenflansch-Absperrklappe 3-fach-exzentrisch gelagert Gehäuse Stahlguss 1.0625 (WCB) + Schutzanstrich Teller Edelstahl DN 50-125 1.4408 (ASTM A351-CF8M) nitriert Teller Edelstahl DN 150-600 1.4027 (ASTM CA-40) nitriert Spindel Edelstahl DN 50-125 1.4542 Spindel Edelstahl DN 150-600 1.4021 Sitzdichtung Edelstahl 1.4401 + Lamellengrafit Temperatur -29°C....+320°C (druckabhängig) Betriebsdruck bis 25 bar Leckrate A/B (Flüssigkeiten/Gas) gem. EN12266-1 (in bevorzugte Flussrichtung) Baulänge EN 558, Reihe 20 Flanschanschluss EN1092/1 - PN 10/16/25/40 Betätigung Getriebe mit Handrad
