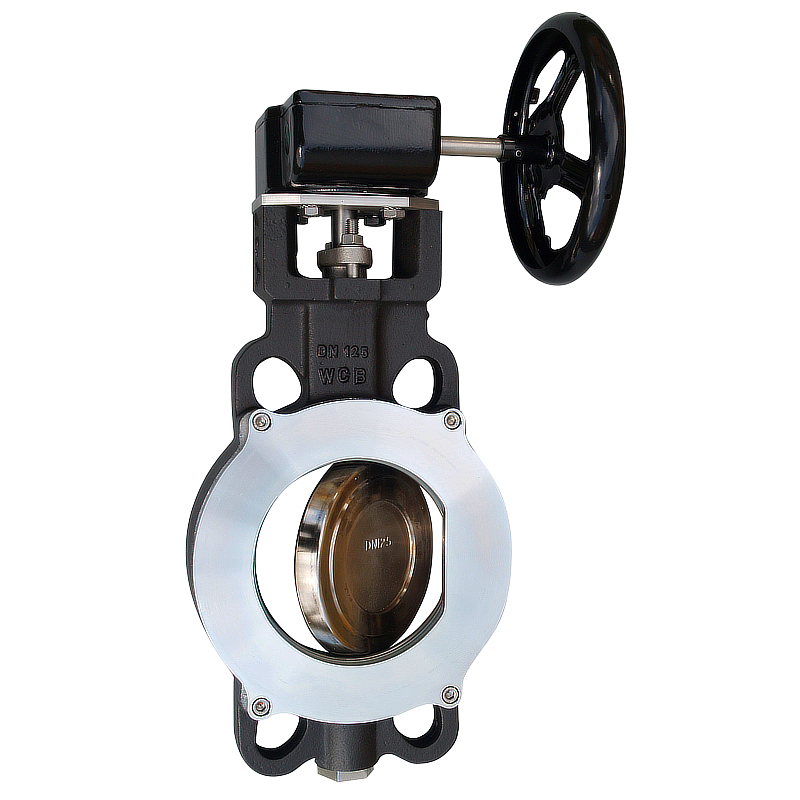

4-AKL2E

Zwischenflansch-Absperrklappe
doppelexzentrisch gelagert
Gehäuse Stahlguss 1.0619 (A216WCB)
Teller DN 50-125 Edelstahl 1.4409 (A351-CF3M)
Teller DN 150-400 Edelstahl 1.4027 (ASTM CA-40)
Spindel Edelstahl 1.4021 (AISI420)
Sitzdichtung R-PTFE +25% glf.
Temperatur -29°C….+200°C (druckabhängig)
Betriebsdruck bis 25 bar
Leckrate A gem. EN12266 (in bevorzugte Flussrichtung)
Baulänge EN 558, Reihe 20
Flanschanschluss EN1092/1 – PN 10/16/25/40
Betätigung Handhebel bis DN 150 PN 16 mit Handhebel
Getriebe ab DN 200
