331, 332

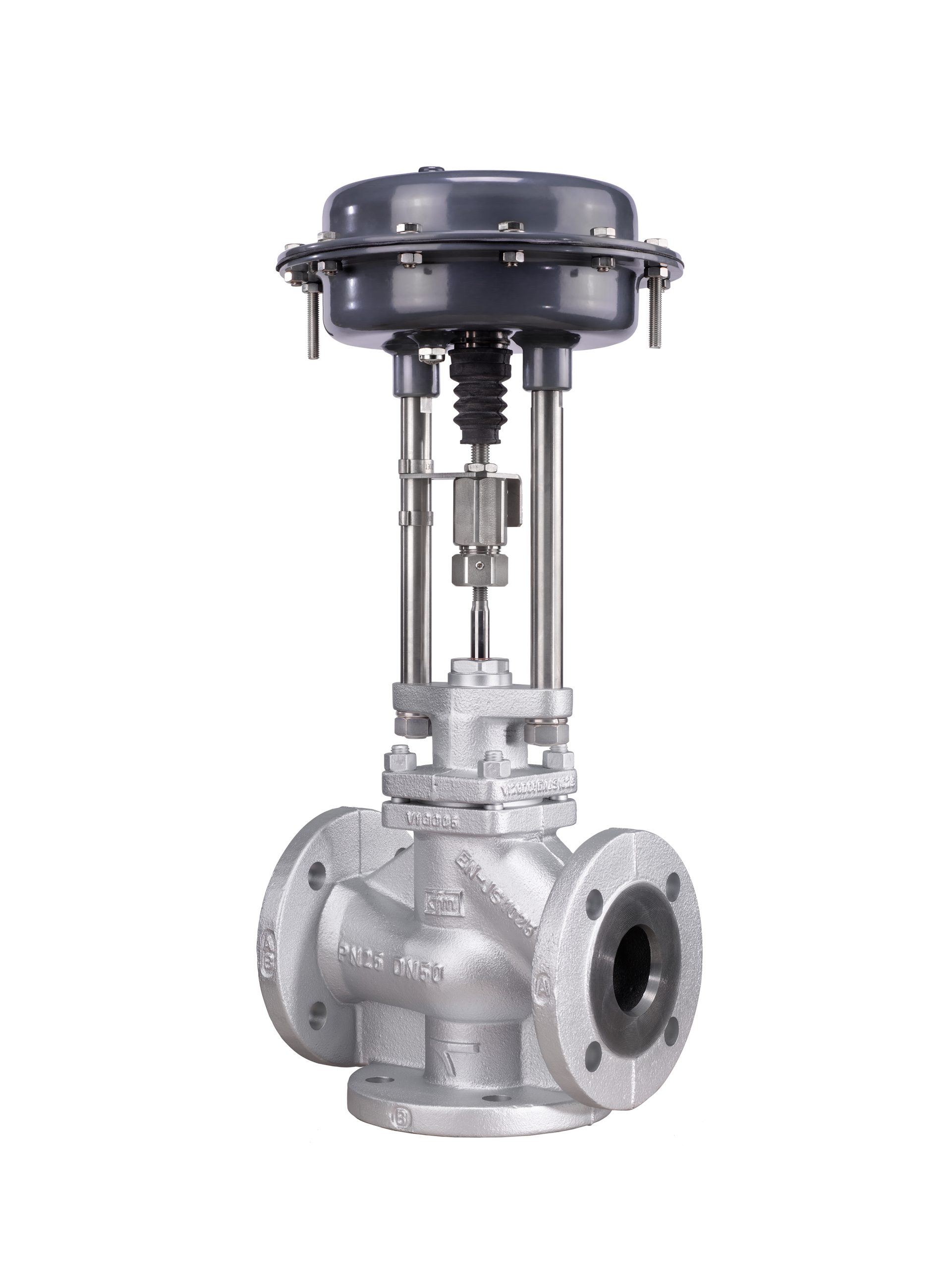

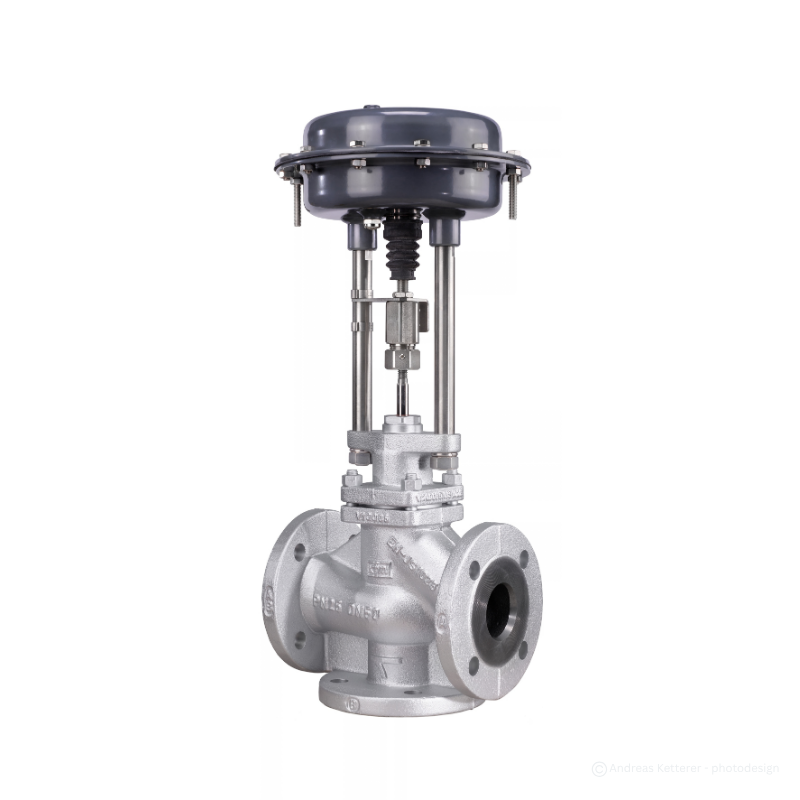

Pneumatisches Regelventil in Dreiwegeform
geeignet für Wasser und Dampf, als Mischventil oder Verteilventil
Nenndruckstufen: PN16, PN25, PN40
Baulänge nach DIN EN 558, Grundreihe 1
Flansche nach DIN EN 1092-1/2 Typ 21
Spindelabdichtung: federbelastete PTFE-Dachmanschette
geeignet für Medientemperaturen bis 250°C
Alternativ: Reingraphit-Stopfbuchse
geeignet für Medientemperaturen bis 450°C
Innenteile aus Niro, Sitze geschraubt
Regelcharakteristik: linear
Stellverhältnis: 30:1 (bis 50:1)
Leckrate: < 0,01% Kvs
Antrieb: Membranfläche 250 cm², ø250 mm
Stellkraft / Schließdruck: siehe Tabelle
Wirkungsrichtung (reversierbar):
“Feder schließt Durchgang A-AB“
Steuerluftanschluss: G1/4“
Stelldrücke: Normalausführung: 1,6 bar, weitere Varianten: …c: 3 bar, …d: 6 bar
