321

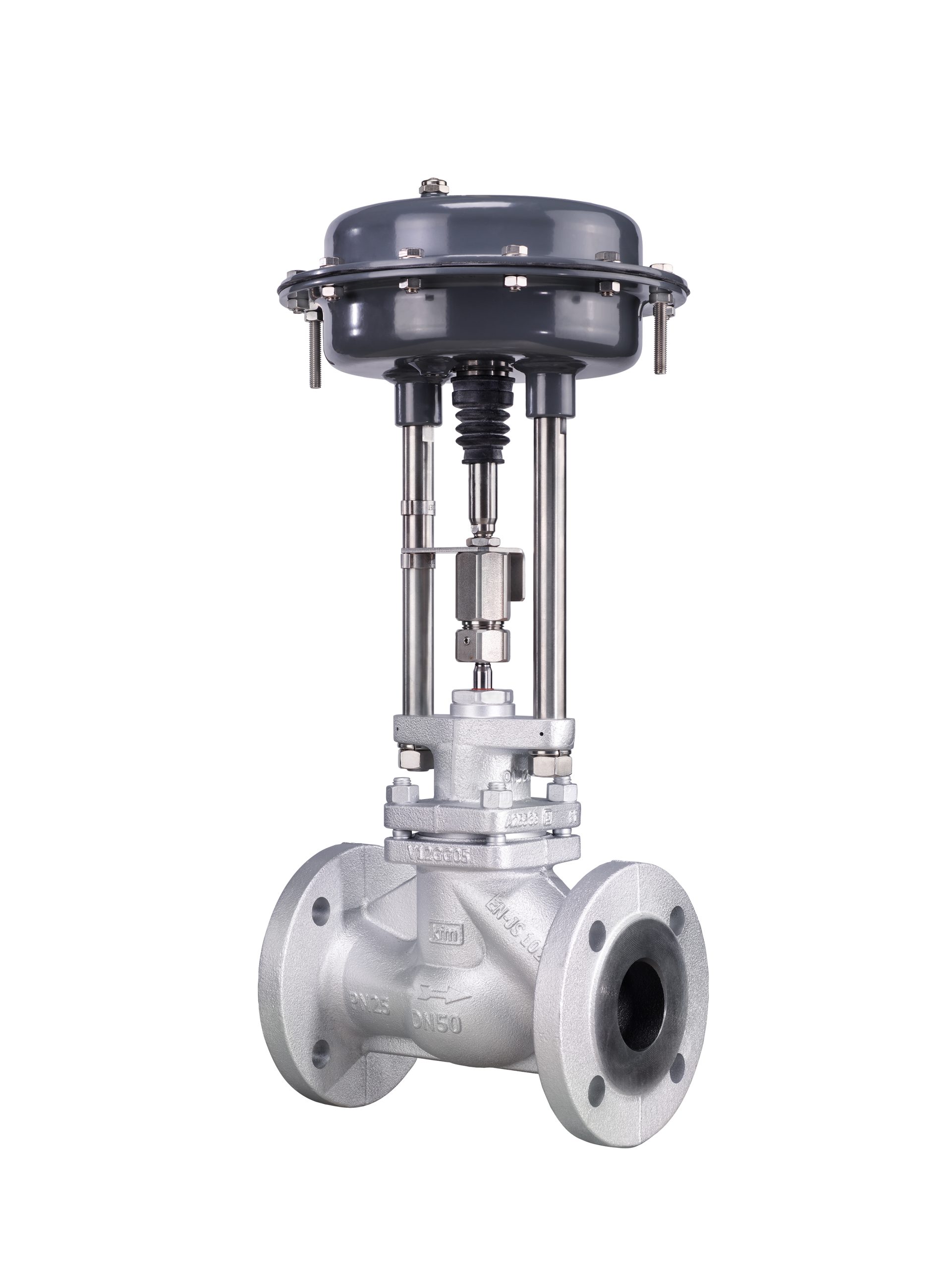

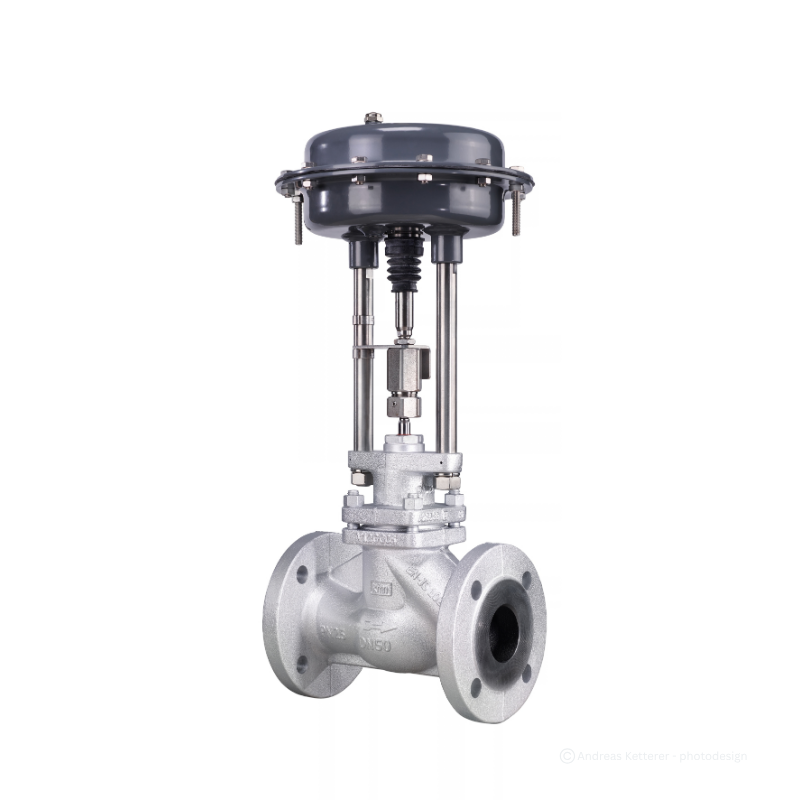

Pneumatisches Regelventil in Durchgangsform
geeignet für Wasser und Dampf
Nenndruckstufen: PN16, PN25, PN40
Baulänge nach DIN EN 558, Grundreihe 1
Flansche nach DIN EN 1092-1/2 Typ 21
Spindelabdichtung: federbelastete PTFE-Dachmanschette
geeignet für Medientemperaturen bis 250°C
Alternativ: Reingraphit-Stopfbuchse
geeignet für Medientemperaturen bis 450°C
Innenteile aus Niro, Sitze geschraubt
Regelcharakteristik: gleichprozentig (teilweise modifiziert)
Stellverhältnis: 50:1
Leckrate: < 0,01% Kvs pneum. Antrieb: Membranfläche 250 cm², ø250 mm Stellkraft / Schließdruck: siehe Tabelle Wirkungsrichtung (reversierbar): “Feder schließt Durchgang“ Steuerluftanschluss: G1/4“ Stelldrücke: Normalausführung: 1,6 bar, weitere Varianten: ...c: 2,4 bar, ...d: 4,4 bar
