Hydraulische Regulierung

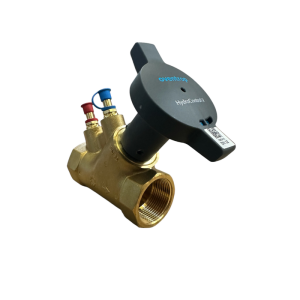

Strangregulierventil, in Schrägsitzausführung mit gesicherter, jederzeit kontrollierbarer, stufenloser Feinstvoreinstellung alle Funktionselemente auf der Handradseite standardmäßig mit zwei Hilfsventilen ausgerüstet. Medium: Wasser, Wasser-Glykolgemisch Anschlüsse: Innengewinde Betriebstemperatur: -20°C/+150 °C Voreinstellung: Ja Reproduzierbare Voreinstellung: Ja Voreinstellung blockierbar: Ja, plombierbar Voreinstellanzeige: Ja Absperrbar: Ja Messanschluss: Ja Messventil: HydroPort Messmethode: Durchflussbestimmung durch Differenzdruckmessung Entleerung: mit HydroPort Adapter (nicht im Lieferumfang enthalten !) Impulsleitungsanschluss: Ja, über HydroPort Gehäusewerkstoff: EZB Messing Bauform: Schrägsitz Einbauort: Vorlauf oder Rücklauf Dämmschale: als Zubehör erhältlich
Hydraulische Regulierung

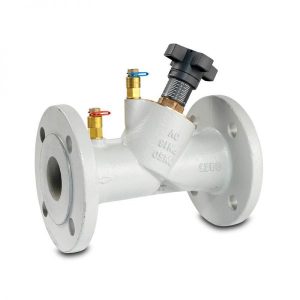

Grauguss-Strangregulierventil, Schrägsitzform mit gesicherter jederzeit kontrollierbarer stufenloser Voreinstellung durch Hubbegrenzung Ventilgehäuse aus Grauguss, Kopfstück und Kegel aus Rotguss Spindel aus entzinkungsbeständigem Messing, Kegel mit Dichtung aus PTFE wartungsfreie Spindelabdichtung durch doppelten O-Ring aus EPDM Voreinstellung plombierbar alle Funktionselemente auf der Handradseite Messventil und F+E-Kugelhahn untereinander austauschbar Flansche nach EN1092/2 Baulänge nach DIN EN558-1 Reihe1 (F1) mit montiertem Zubehör 2 Messventile G 1/4" Nadeltechnik Max. Betriebstemperatur: 150°C Max. Betriebsdruck: 16 bar
Hydraulische Regulierung

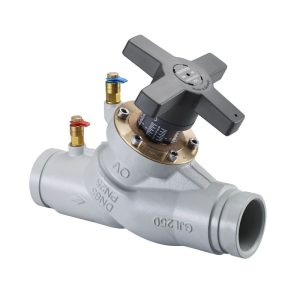

Grauguss-Strangregulierventil, Schrägsitzform mit gesicherter jederzeit kontrollierbarer stufenloser Voreinstellung durch Hubbegrenzung Ventilgehäuse aus Grauguss, Kopfstück und Kegel aus Rotguss Spindel aus entzinkungsbeständigem Messing, Kegel mit Dichtung aus PTFE wartungsfreie Spindelabdichtung durch doppelten O-Ring aus EPDM Voreinstellung plombierbar alle Funktionselemente auf der Handradseite Messventil und F+E-Kugelhahn untereinander austauschbar Mit Rollnutanschluss Baulänge nach DIN EN558-1 Reihe 1 (F1) mit montiertem Zubehör 2 Messventile G 1/4" Nadeltechnik Max. Betriebstemperatur: 150°C Max. Betriebsdruck: 16 bar
An- u. Einbauteile

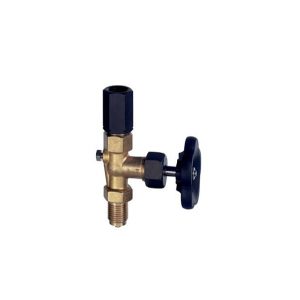

Absperrventil nach DIN 16270 Gehäuse Messing, Stahl oder Edelstahl Eingang: Zapfen G1/2A-RH Ausgang: Zapfen G1/2A-LH, mit Spannmuffe G1/2 Spindeldichtung: O-Ring NBR Entlüftungsschraube: 1.4571 Handrad: Dmr. 63 mm Kunststoff schwarz matt Baulänge: 100+/-1mm *Bitte im Bestellfall angeben, ob Sie (gegen Aufpreis) eine Kupferdichtung dazu benötigen !
An- u. Einbauteile

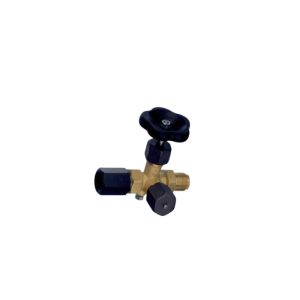

Absperrventil nach DIN 16271 inkl. Prüfanschluss Gehäuse Messing, Stahl oder Edelstahl Eingang: Zapfen G1/2A-RH Ausgang: Zapfen G1/2A-LH, mit Spannmuffe G1/2 Spindeldichtung: O-Ring NBR Entlüftungsschraube: 1.4571 Handrad: Dmr. 63 mm Kunststoff schwarz matt Baulänge: 100+/-1mm *Bitte im Bestellfall angeben, ob Sie (gegen Aufpreis) eine Kupferdichtung dazu benötigen !
An- u. Einbauteile

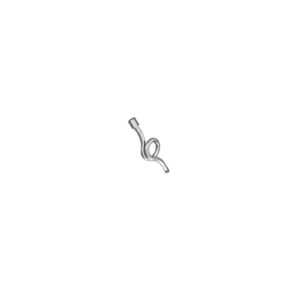

Type 16282/E/A – Wassersackrohr U-Form aus Edelstahl – G 1/2″ Zapfen/Spannmuffe Type 16282/E/B – Wassersackrohr U-Form aus Edelstahl – G 1/2″ Schweißende/Spannmuffe Type 16282/E/C – Wassersackrohr Kreisform aus Edelstahl – G 1/2″ Zapfen/Spannmuffe Type 16282/E/D – Wassersackrohr Kreisform aus Edelstahl – 1/2″ Schweißende/Spannmuffe Type 16282/ST/A – Wassersackrohr U-Form aus Stahl – G 1/2″ Zapfen/Spannmuffe Type 16282/ST/B – Wassersackrohr U-Form aus Stahl – G 1/2″ Schweißende/Spannmuffe Type 16282/ST/C – Wassersackrohr Kreisform aus Stahl – G 1/2″ Zapfen/Spannmuffe Type 16282/ST/D – Wassersackrohr Kreisform aus Stahl – 1/2″ Schweißende/Spannmuffe
3-Wege-Kugelhähne
3-Wege Kugelhahn, mit Handhebel Gehäuse aus Messing Kugel mit L- oder T-Bohrung, allseitig dichtend Dichtung aus Teflon glasfaserverstärkt bis max. 120°C Anschluss Innengewinde nach ISO 228/1 PN 16
3-Wege-Kugelhähne

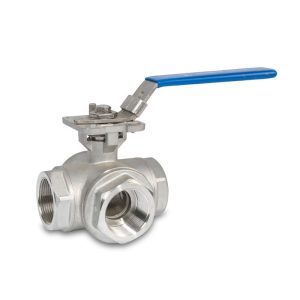

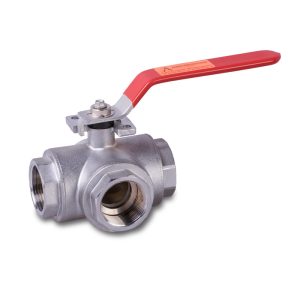

3-Wege Kugelhahn, mit Handhebel L- oder T-Bohrung, leicht red. Durchgang TA-Luft Gehäuse und Kugel 1.4408, Welle 1.4401 Dichtung aus Teflon glasfaserverstärkt bis max. 180°C Anschluss Innengewinde ISO7/1 PN 63
Gewinde
Muffen-Kugelhahn für Erdgas, Biogas G262 2-teilig verschraubt, voller Durchgang silikonfrei, ausblassichere Spindel einstellbare Stopfbuchse Gehäuse Edelstahl, (1.4408) Kugel Edelstahl, (1.4408) Spindel Edelstahl, (1.4404) Dichtungen PTFE Temperatur -20°C...+60°C Anschluss beiderseits Innengewinde Betätigung Handhebel Zulassungen DVGW (DG-4313CP0027), EN13774
Gewinde

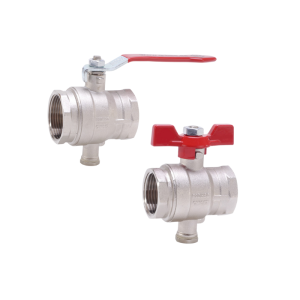

Messing-Kugelhahn vernickelt, mit Flügelgriff (DN15-25) bzw. Handhebel (DN 32-50) mit Anschluss für Temperaturfühler voller Durchgang, mit verchromter Kugel mit nachstellbarer Stopfbuche Kugelabdichtung PTFE, Spindelabdichtung PTFE/FKM max. Temperatur 150°C Stahlhandhebel mit Kunststoffüberzug Anschluss Innengewinde nach ISO228/1
Gewinde

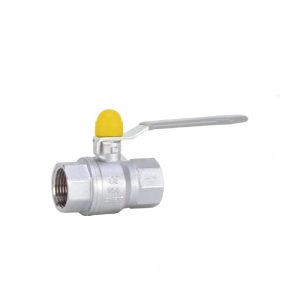

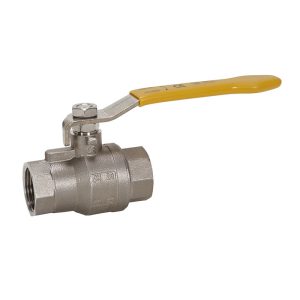

Universalkugelhahn 2-teilig verschraubt, voller Durchgang nach DIN EN 1983 silikonfrei, ausblassichere Schaltwelle Gehäuse Messing (CW617N) verchromt Kugel Messing (CW617N) verchromt Kugeldichtung PTFE Spindeldichtung FKM oder NBR Temperatur -20°C bis +180°C (abhängig vom Betriebsdruck) Anschluss beiderseits Innengewinde nach DIN EN 10226-1 Betätigung Handhebel, Stahl verzinkt Zulassungen: ÖVGW Gas EN 331 mit ÖNorm 7437 und QS-G137, ÖVGW Trinkwasserzulassung PN10 nach EN 13828 mit QSW501/2, ÜA-Trinkwasser Zulassung PN10 Österreich, DVGW Zulassung nach Gasgeräteverordnung GAR EU-2016-426, HTB geprüft nach EN 331 MOP5 B0,1, Einstufung nach PED Kategorie 1 PED 2014-68-EU, LABS konform nach VDMA 24364
Gewinde

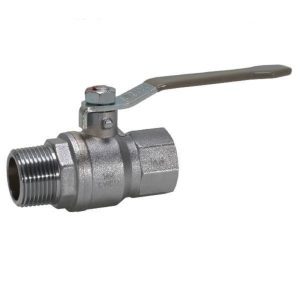

Universalkugelhahn 2-teilig verschraubt, voller Durchgang nach DIN EN 1983 silikonfrei, ausblassichere Schaltwelle Gehäuse Messing (CW617N) verchromt Kugel Messing (CW617N) verchromt KugeldichtungPTFE Spindeldichtung FKM und NBR Temperatur -20°C bis +180°C (abhängig vom Betriebsdruck) Anschluss Innengewinde / Außengewinde nach DIN EN 10226-1 Betätigung Handhebel, Stahl verzinkt Zulassungen: Einstufung nach PED Kategorie 1 PED 2014-68-EU, DVGW Gas Zulassung MOP5 nach DIN331 HTB geprüft nach EN 331 MOP5 B0,1, DVGW Zulassung nach Gasgeräteverordnung GAR EU-2016-426, DVGW Trinkwasser Zulassung PN 10 nach DIN EN 13828 W570-1 LABS konform nach VDMA 24364
Gewinde

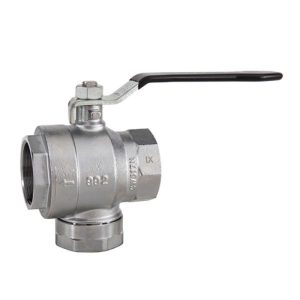

Filter-Kugelhahn aus Messing, sandgestrahlt, verchromt voller Durchgang, ausblassichere Schaltwelle auswaschbarer Edelstahlfilter Kugeldichtungen aus PTFE, Spindelabdichtung aus NBR Temperaturbereich -20°C bis +120°C, Druckstufe PN 16 Anschluss Innengewinde nach ISO 228-1
Gewinde

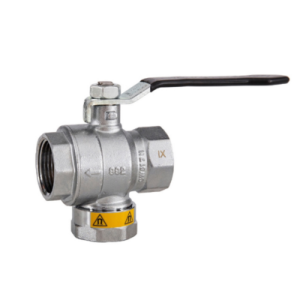

Filter-Kugelhahn aus Messing, sandgestrahlt, verchromt voller Durchgang, ausblassichere Schaltwelle auswaschbarer Edelstahlfilter Magnet antikorrosiv - aus Aluminium, Nickel, Kobalt und Eisen Kugeldichtungen aus PTFE, Spindelabdichtung aus NBR Temperaturbereich -20°C bis +120°C, Druckstufe PN 16 Anschluss Innengewinde nach ISO 228-1
Gewinde
Kugelhahn 2-teilig, mit Handhebel voller Durchgang Gehäuse, Kugel und Welle aus Edelstahl 1.4408 Dichtung aus PTFE glasfaserverstärkt Temperatur bis max. 180° C Anschluss Innengewinde nach ISO228-1 PN 40 / PN 63
