Flansch

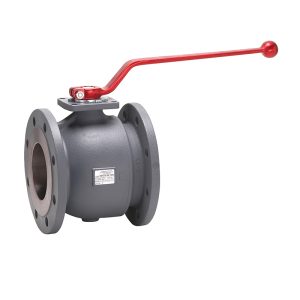

Flansch-Kugelhahn, zweiteiliges Gehäuse Bauart schwimmend gelagerte Kugel, ausblassicher, wartungsfrei, gekammerte Dichtung, silikonfrei Fire-Safe-Design Gehäuse Sphäroguss 5.3103 (GJS-450-18C-LT) Kugel (hohl) Edelstahl 1.4404 Schaltwelle Edelstahl 1.4104 Kugeldichtung PTFE+GF Gehäusedichtung FKM Spindeldichtung FKM Temperaturbereich -20°C/+180°C Baulänge EN558-1, Reihe 14, kurz Flansche EN1092/2, PN 16 Zulassungen TA-Luft nach EN ISO 15848, Labs konform nach VDMA 24364 Sicherheitsfunktion SIL 1/2 gem. IEC 61508 Teil 1-2 und 4-7:2010
Flansch

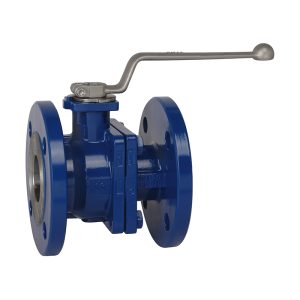

Flansch-Kugelhahn, zweiteiliges Gehäuse Bauart ausblassicher, Antistatikausführung, silikonfrei Gehäuse Stahlguss 1.0619 Kugel Edelstahl 1.4408 Schaltwelle Edelstahl 1.4404 Dichtsystem …je nach Anwendung (Medium) Kugeldichtung, Spindelabdichtung & Gehäusedichtung, je nach ausgwähltem Dichtsystem (Details siehe Datenblatt) Zulassung nach TA-Luft (nicht für Dichtsysteme D, G, H) Baulänge EN558-1, Reihe 27, kurz oder Reihe 1 lang Flansche EN1092/1, PN 16/40 Sicherheitsfunktion: SIL 1/2 gem. IEC 61508 Teil 1-2 und 4-7:2010
Flansch

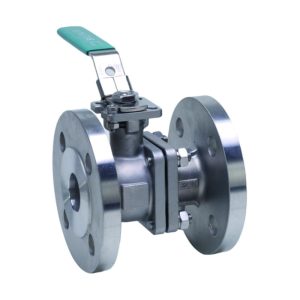

Flanschkugelhahn 2-teilig, mit Handhebel (abschließbar) voller Durchgang nach EN1983 Gehäuse & Kugel aus Edelstahl 1.4408 Schaltwelle aus Edelstahl 1.4401 Dichtungen PTFE, -20°/+180°C Fire-Safe Design, Antistatikausführung, TA-Luft silikonfrei ISO-Aufbauflansch und Vierkant Baulänge nach EN558-1, Reihe 14 (F4) Flansche nach DIN/EN1092-1, Form B1, PN 16
Flansch

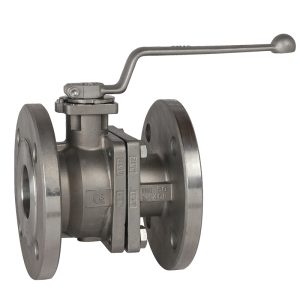

Flansch-Kugelhahn, zweiteiliges Gehäuse Bauart ausblassicher, Antistatikausführung, silikonfrei Gehäuse Edelstahl 1.448 Kugel Edelstahl 1.4408 Schaltwelle Edelstahl 1.4404 Dichtsystem …je nach Anwendung (Medium) Kugeldichtung, Spindelabdichtung & Gehäusedichtung, je nach ausgwähltem Dichtsystem (Details siehe Datenblatt) Zulassung nach TA-Luft (nicht für Dichtsysteme D, G, H) Baulänge EN558-1, Reihe 27, kurz oder Reihe 1 lang Flansche EN1092/1, PN 16/40 Sicherheitsfunktion: SIL 1/2 gem. IEC 61508 Teil 1-2 und 4-7:2010
Flansch
Flansch-Kugelhahn, zweiteiliges Gehäuse Bauart ausblassicher, Antistatikausführung, silikonfrei Gehäuse Edelstahl 1.4408 Kugel Edelstahl 1.4408 Schaltwelle Edelstahl 1.4404 Dichtsystem W Kugeldichtungen PTFE (KTW) Spindelabdichtung EPDM/PTFE (KTW) Gehäusedichtung PTFE (KTW) Baulänge EN558-1, Reihe 27 (kurz) Flansche EN1092-1, PN 16 Zulassungen: TA-Luft DVGW-Trinkwasser NW-6102CP0080 (Trinkwasseranlagen in Gebäuden) NW-6206CP0081 (Wasserversorgung) Sicherheitsfunktion SIL 1/2 gem. IEC 61508 Teil 1-2 und 4-7:2010
Flansch
Flanschkugelhahn 3-teilig verschraubt, mit Handhebel voller Durchgang Gehäuse, Kugel und Welle aus Edelstahl 1.4408 Dichtung PTFE glasfaserverstärkt Temperatur -20°C bis max. +180° C Baulänge nach EN558-1, Reihe 1 (F1) Flansche nach EN1092/1 PN 16 od. 40 (DN 65 PN16 mit 4-Loch-Flansch)
Flansch

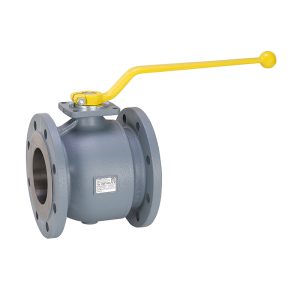

Flansch-Kugelhahn, zweiteiliges Gehäuse für Gase nach G260 Bauart schwimmend gelagerte Kugel, ausblassicher, wartungsfrei, gekammerte Dichtung, silikonfrei Fire-Safe-Design Gehäuse Sphäroguss 5.3103 (GJS-450-18C-LT) Kugel (hohl) Edelstahl 1.4301 Schaltwelle Edelstahl 1.4104 Kugeldichtung PTFE+GF Gehäusedichtung FKM Spindeldichtung FKM Temperaturbereich -20°C/+60°C Baulänge EN558-1, Reihe 14, kurz Flansche EN1092/2, PN 16 Zulassungen DVGW Gas Zulassung PN16 nach DIN EN 13774 DVGW Zulassung GAR EU 2016 426 DIN EN13774 und ZP4110 für Wasserstoffanwendungen Einstufung nach PED Kategorie 3 PED 2014-68-EU TA-Luft Zulassung nach DIN EN ISO 15848 LABS konform nach VDMA 24364 Sicherheitsfunktion: SIL 1/2 gem. IEC 61508 Teil 1-2 und 4-7:2010
Flansch

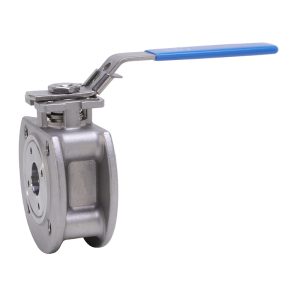

Flanschkugelhahn in Kompaktausführung Gehäuse und Kugel aus Edelstahl 1.4408, zweiteilig verschraubt Kugel aus Edelstahl 1.4408 Voller Durchgang Spindel aus Edelstahl 1.4401 Kugeldichtung PTFE-TFM Spindeldichtung FKM Packung PTFE Temperaturbereich -20°C/+ 180°C (druckabhängig) Ausblassichere Schaltwelle Antistatik-Ausführung TA-Luft Schaltwellendichtung tellerfedervorgespannt mit zusätzlichem O-Ring Direktaufbau möglich Abschließbar in allen Stellungen Flanschanschluss nach EN1092-1/PN 16-40
Flansch

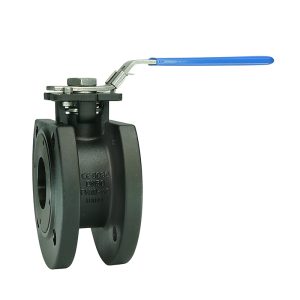

Flanschkugelhahn in Kompaktausführung Gehäuse aus Stahlguss 1.0619, zweiteilig verschraubt Kugel aus Edelstahl 1.4408 Voller Durchgang Kugeldichtung aus PTFE-TFM Spindel aus Edelstahl 1.4401 Kugeldichtung PTFE-TFM Spindeldichtung FKM Packung PTFE Temperaturbereich -20°C/+ 180°C (druckabhängig) Ausblassichere Schaltwelle Antistatik-Ausführung TA-Luft Schaltwellendichtung tellerfedervorgespannt mit zusätzlichem O-Ring Direktaufbau möglich Abschließbar in allen Stellungen Flanschanschluss nach EN1092-1/PN 16-40
Gewinde
Kugelhahn 3-teilig verschraubt, mit Handhebel voller Durchgang Gehäuse, Kugel und Welle aus Edelstahl 1.4408 Dichtung aus PTFE glasfaserverstärkt Temperatur -20°C bis max. +180° C SIL 2 gem. IEC 61508 / 61511 ATEX (II G D c 200°C X) - Umgebung d 10 © Anschluss Innengewinde nach ISO228-1 PN 40 / PN 63
Gewinde

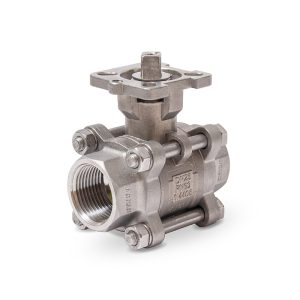

Kugelhahn 3-teilig verschraubt, voller Durchgang mit ISO Vierkant und ISO Flansch Gehäuse 1.4408, Kugel und Welle 1.4401 Dichtung aus Teflon glasfaserverstärkt für max. 180°C SIL 2 gem. IEC 61508 / 61511 AD2000-W0 Anschluss Innengewinde ISO228/1, PN 63/40
Gewinde

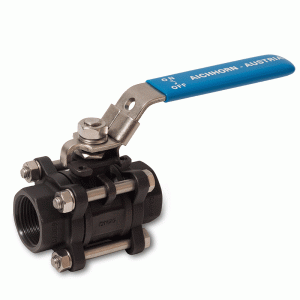

Kugelhahn 3-teilig verschraubt, mit Handhebel voller Durchgang Gehäuse aus Stahlguss (GP240GH) Kugel und Welle aus Edelstahl 1.4408 Dichtungen aus 75%PTFE+20%GF+5%GRAPHIT Temperatur bis max. 215° C Anschluss Innengewinde nach ISO228-1 PN 40 / PN 63
Kugelhähne
Kugelhahn 3-teilig verschraubt, mit Handhebel voller Durchgang Gehäuse, Kugel und Welle aus Edelstahl 1.4408 Dichtung aus PTFE glasfaserverstärkt Temperatur -20°C bis max. +180° C SIL 2 gem. IEC 61508 / 61511 ATEX (II G D c 200°C X) - Umgebung d 10 © Anschluss Anschweißenden nach ISO PN 40 / PN 63
Kugelhähne

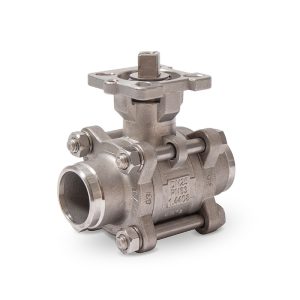

Kugelhahn 3-teilig verschraubt, voller Durchgang mit ISO Vierkant und ISO Flansch Gehäuse 1.4408, Kugel und Welle 1.4401 Dichtung aus Teflon glasfaserverstärkt für max. 180°C SIL 2 gem. IEC 61508 / 61511 AD2000-W0 Anschluss BW-Schweißende PN 63/40
Kugelhähne
Kugelhahn 3-teilig verschraubt, mit Handhebel voller Durchgang Gehäuse, Kugel und Welle aus Edelstahl 1.4408 Dichtungen aus PTFE, glasfaserverstärkt Temperatur -20°C bis max. 180°C Anschluss lange Anschweißenden nach ISO, PN 40 / PN 63
