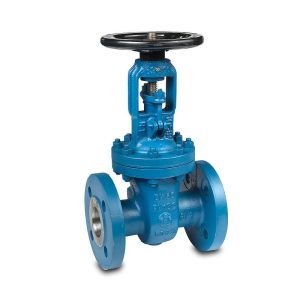

Keiloval
Keilovalschieber außenliegende Spindel nichtsteigendes Handrad Gehäuse aus Stahlguss (GP240GH) Spindel aus X20Cr13, Sitz X8CrTi18 Spindelabdichtung aus Graphit - asbestfrei Baulänge nach DN558-1 Reihe 26 (F7) Flansche nach EN1092/1 PN 63
Keiloval
Keilovalschieber aussenliegende Spindel nichtsteigendes Handrad Gehäuse aus Stahlguss GS-C 25N Spindel aus X 20 Cr 13, Sitz X 8 Cr Ti 18 Spindelabdichtung aus Graphit - Asbestfrei Baulänge nach DN558-1 Reihe 26 (F7) Flansche nach EN1092/1 PN 100

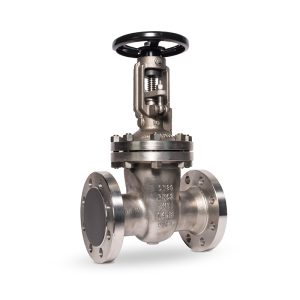

Keilflach
Keilflachschieber aussenliegende Spindel nichtsteigendes Handrad Gehäuse aus Edelstahl 1.4581 Spindel aus Edelstahl 1.4571, Sitz aus 1.4430 Spindelabdichtung aus Graphit - Asbestfrei Baulänge nach EN558-1 Reihe 14 ( F4 ) Flansche nach EN1092/1 PN 10/16
Keiloval
Keilovalschieber außenliegende Spindel nichtsteigendes Handrad Gehäuse aus Edelstahl (1.4581) Spindel aus 1.4571, Sitz 1.4581 Spindelabdichtung aus Graphit - asbestfrei Baulänge nach DN558-1 Reihe 15 (F5) Flansche nach EN1092/1 PN 40 Nenndruck: DN 050 - 150 = 40 bar DN 200 - 600 = 25 bar
Keiloval
Keilovalschieber außenliegende Spindel nichtsteigendes Handrad Gehäuse aus Edelstahl (1.4581) Spindel aus 1.4571, Sitz 1.4581 Spindelabdichtung aus Graphit - asbestfrei Baulänge nach DN558-1 Reihe 26 (F7) Flansche nach EN1092/1 PN 63
Keiloval
Keilovalschieber außenliegende Spindel nichtsteigendes Handrad Gehäuse aus Edelstahl 1.4581 Spindel aus X 20 Cr 13, Sitz X 8 Cr Ti 18 Spindelabdichtung aus Graphit - asbestfrei Baulänge nach DN558-1 Reihe 26 (F7) Flansche nach EN1092/1 PN 100
Plattenschieber

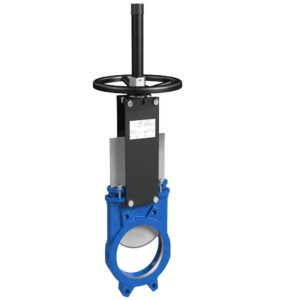

Plattenschieber mit Handrad einseitig dichtend steigende Spindel Gehäuse: Sphäroguss GJS500-7 - EKB (blau, 80mµ) Spindel: Niro, 1.4301 (AISI304) Schieberplatte: Niro, 1.4301 (AISI304) Schutzplatten: Stahl - EKB (schwarz) Packung: Synth+PTFE Sitzdichtung: NBR Baulänge: gem. Datenblatt Anschluss: zwischen Flansche nach EN1092/PN10
Plattenschieber
Plattenschieber mit Handrad einseitig dichtend nichtsteigende Spindel Gehäuse: Sphäroguss GJS500-7 - EKB (blau, 80mµ) Spindel: Niro, 1.4301 (AISI304) Schieberplatte: Niro, 1.4301 (AISI304) Schutzplatten: Stahl - EKB (schwarz) Packung: Synth+PTFE Sitzdichtung: NBR Baulänge: gem. Datenblatt Anschluss: zwischen Flansche nach EN1092/PN10

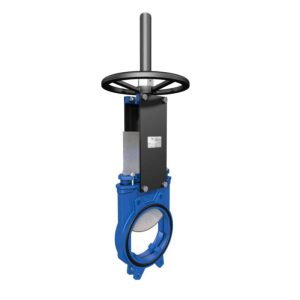

Plattenschieber
Plattenschieber mit Handrad beidseitig dichtend steigende Spindel Gehäuse: Sphäroguss GJS500-7 - EKB (blau, 80mµ) Spindel: Niro, 1.4301 (AISI304) Schieberplatte: Niro, 1.4301 (AISI304) Schutzplatten: Stahl - EKB (schwarz) Packung: Synth+PTFE Sitzdichtung: NBR Baulänge: gem. Datenblatt Anschluss: zwischen Flansche nach EN1092/PN10

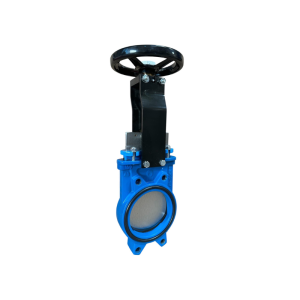

Plattenschieber
Plattenschieber mit Handrad beidseitig dichtend nichtsteigende Spindel Gehäuse: Sphäroguss GJS500-7 - EKB (blau, 80mµ) Spindel: Niro, 1.4301 (AISI304) Schieberplatte: Niro, 1.4301 (AISI304) Schutzplatten: Stahl - EKB (schwarz) Packung: Synth+PTFE Sitzdichtung: NBR Baulänge: gem. Datenblatt Anschluss: zwischen Flansche nach EN1092/PN10

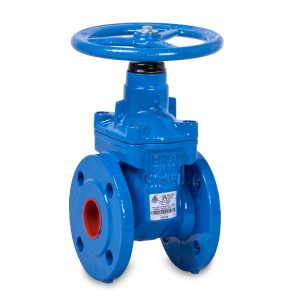

Keilflach
Keilflachschieber mit Handrad Kennzeichnung gem. EN19 und EN1071 Gehäuse aus Sphäroguss (EN-GJS 400-15) innen und außen epoxydbeschichtet - Schichtstärke min. 250 µm Keilgummierung EPDM Temperature bis max. 70°C innenliegende Spindel aus 1.4021 Haubenschrauben aus Stahl verzinkt, vergossen Baulänge nach EN558-1 Reihe 14 (F4) Flansche nach EN1092/2 PN 10/16 GSK-RAL zertifiziert

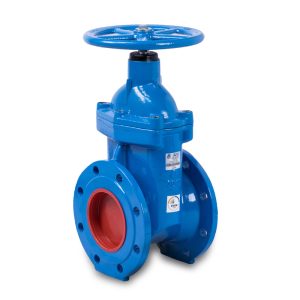

Keilflach
Keilflachschieber mit Handrad Kennzeichnung gem. EN19 und EN1071 Gehäuse aus Sphäroguss (EN-GJS 400-15) innen und außen epoxydbeschichtet - Schichtstärke min. 250 µm Keilgummierung EPDM, Temperature bis max. 70°C innenliegende Spindel aus 1.4021 Haubenschrauben aus Stahl verzinkt, vergossen Baulänge nach EN558-1 Reihe 14 (F4) Flansche nach EN1092/2 PN 10/16 mit DVGW Trinkwasserzulassung GSK-RAL zertifiziert
Gewinde

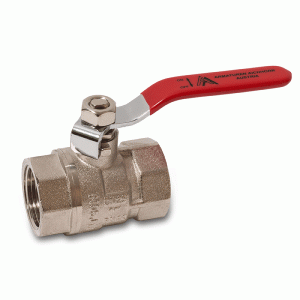

Messing-Kugelhahn vernickelt, voller Durchgang, mit verchromter Kugel mit nachstellbarer Stopfbuche Kugelabdichtung PTFE, Spindelabdichtung PTFE/FKM max. Temperatur 150°C Stahlhandhebel mit Kunststoffüberzug Anschluss Innengewinde nach ISO228/1

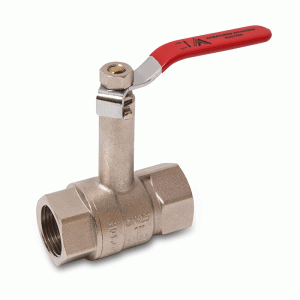

Gewinde
Messing-Kugelhahn vernickelt mit angeformter Spindelverlängerung voller Durchgang, mit verchromter Kugel mit nachstellbarer Stopfbuchse Kugelabdichtung PTFE, Spindelabdichtung PTFE/FKM max. Temperatur 150°C Stahlhandhebel mit Kunststoffüberzug Anschluss Langgewinde nach ISO228/1 PN16-40 (Abhängig von Dimension, siehe Datenblatt)
Gewinde

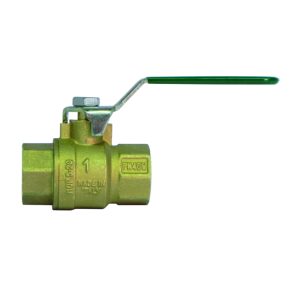

Trinkwasser-Kugelhahn mit DVGW-Zulassung Kugel mit Umspülungsbohrung voller Durchgang, mit Kennzeichnung nach TÜV-Richtlinien Gehäuse & Kugel aus Messing CW617N-DW Kugel aus Messing CW617N-DW, verchromt Kugeldichtungen aus PTFE Spindel mit doppelter O-Ring-Abdichtung, EPDM-HNBR Trinkwasser: max. 90°C, Nenndruck PN10 (EN13828) Allgemein: - 20°C/+110°C, glykolbeständig bis max. 50% Nenndruck PN40, (temperaturabhängig) Anschluss beiderseits Innengwinde nach ISO7/1
