Dampfarmaturen

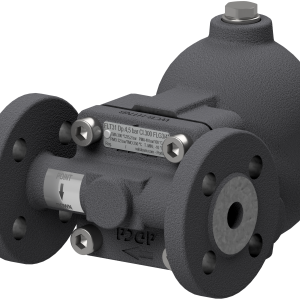

Schwimmer-Kondensatableiter mit Niveauregelung Gehäuse aus Stahlguss mit automatischer Entlüftung mit Regler R4,5, R10, R14, R21, R32 Baulänge nach EN558-1 Reihe 1 (F1) Flansche nach DIN PN 40 Für waagrechten oder senkrechten Einbau
Flansch

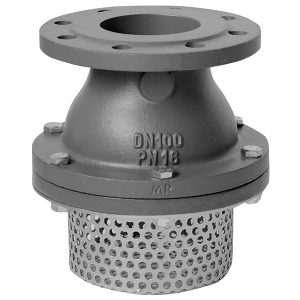

Fussventil aus Grauguß (EN-GJL-250), lackiert Saugkorb aus Niro 1.4301 (AISI 304) Teller weichdichtend NBR Temperaturbereich -10°C bis +80°C Flansche nach EN1092-2/PN10/16
Flansch

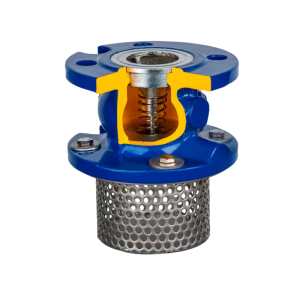

Fussventil mit Niro-Saugkorb Werkstoff Grauguß (EN-JL1040), beschichtet Teller weichdichtend EPDM Temperaturbereich -10°C bis +80°C Flansche nach EN1092-2/PN10/16
Absperrklappen

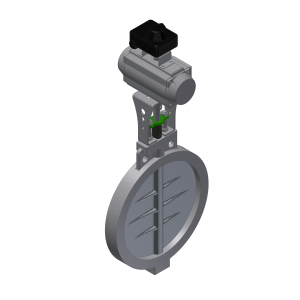

Zwischenflanschklappe zum Einklemmen zwischen Flansche nach DIN EN 1992-1, PN 6/10/16 und ANSI B16.5 Nennweiten: DN 15–2000; Sonderausführungen bis DN 5000 Betätigung: Hand, DIN ISO 5211 oder pneumatisch/elektrisch/hydraulisch Wellenabdichtung/Lagerung: Stopfbuchse, O-Ringe, Wellendichtringe, Leichtlaufpackung, TA-Luft; Gleit- oder Außenlagerung Dichtigkeit: ca. 99–99,98 % |Temperatur: -100 °C bis +1100 °C Werkstoffe: Guss, Stahl, Edelstahl, hitzebeständige Stähle, Aluminium, Duplex Besonderheiten: Zentrierhilfen für präzisen Einbau |weitere Einklemmausführungen nach Kundenwunsch
Antriebe

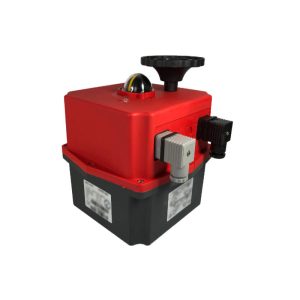

Elektrischer Schwenkantrieb Gehäuse Kunststoff (PA6) Spannung 24 – 240V AC/DC Stromaufnahme gem. techn. Datenblatt Ansteuerung 2-Punkt o.d. 3-Punkt (gem. Schaltplan) Schutzklasse IP67 Einschaltdauer 75 % ED Heizung 3,5 W Temperaturbereich – 20°C….+ 70°C Laufzeit/90° gem. techn. Datenblatt Ausstattung Handnotbetätigung optische Stellungsanzeige 2 Wegendschalter (Silberkontakte*) 2 zus. Endschalter zur Stellungsmeldung (potentialfrei, Silberkontakte*) *Hinweis: Die gelieferten Motor-Armaturen werden von uns im geprüften und eingestellten Zustand ausgeliefert. Kundenseitig ist nur die elektrische Installation von einem ausgebildeten Fachpersonal durchzuführen. Für die Aufstellung im Freien ist ein ausreichender Schutz (Überdachung) vorzusehen! Auf Wunsch können wir Ihnen ein passendes Wetterschutzdach gegen Aufpreis anbieten.
Gewinde

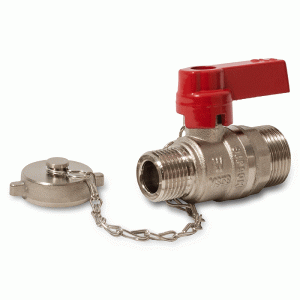

Füll- u. Entleerungshahn schweres Model - Industrieausführung aus Messing mit Alugriff, Kappe und Kette Abdichtung PTFE für - 20°C + 180°C, PN 32 auch für Sole und Solaranlagen Anschluss Aussengewinde
Gewinde
Kugelhahn mit Kappe und Kette Gehäuse Messing CW617N vernickelt Kugel aus Messing CW614N verchromt Abdichtung PTFE für - 20°C + 150°C, druckabhänig max. PN 40 bar, je nach Nennweite und Betriebstemperatur Anschluss Aussengewinde nach ISO 228/1
Gewinde

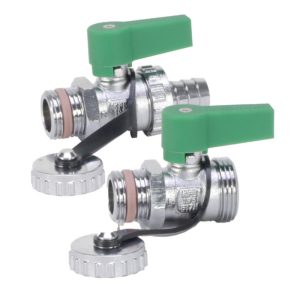

Kessel-Füll- u. Entleerungshahn mit Trinkwasserzulassung entsprechend der Ö-Normen B5014-3 bzw. B5014-1 Gehäuse und Kugel aus CW617N, verchromt bds. Außengewinde nach DIN EN228-1, 1/2"x3/4" mit Kappe und Kette Betätigung mittels Alugriff, grün Trinkwasser max. 90°C, Nenndruck PN10 (EN13828, W570-1) Allgemein - 20°C/+150°C, (druckabhängig) Zulassungen: DVGW-W: NW-6102DL0399 ÜA: Reg. Nr.: R-15.2.4-24-18297
Gewinde

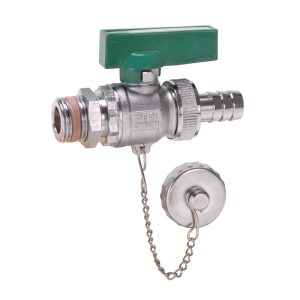

Kessel-Füll- u. Entleerungshahn mit Trinkwasserzulassung entsprechend der Ö-Normen B5014-3 bzw. B5014-1 Gehäuse und Kugel aus CW617N, verchromt bds. Außengewinde nach DIN EN228-1, 1/2"x3/4" mit Kappe, Kette und Schlauchverschraubung (AØ14,5mm) Betätigung mittels Alugriff, grün Trinkwasser max. 90°C, Nenndruck PN10 (EN13828, W570-1) Allgemein - 20°C/+150°C, (druckabhängig) Zulassungen: DVGW-W: NW-6102DL0399 ÜA: Reg. Nr.: R-15.2.4-24-18297
Absperrventile

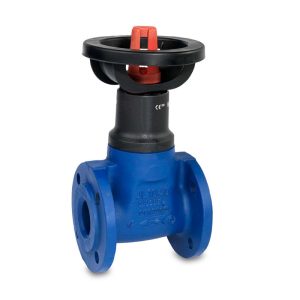

Absperrventil in Kurzbaulänge, mit Handrad wartungsfrei, weichdichtend Gehäuse aus Grauguss (EN-GJL-250), Spindel Niro Drosselkegel EPDM, bis max. 120°C Isolierkappe mit Taupunktsperre Hub- und Feststellvorrichtung TÜV-Prüfzeichen, Zeta Wert ca. 1,2 Baulänge nach EN558-1, Reihe 14 (F4) Flansche nach DIN/EN1092 PN 6 oder 16
Mano-/Thermometer

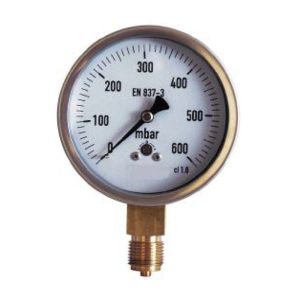

Kapselfedermanometer, EN837-3 Gehäuse Edelstahl Ø100 mm Sichtscheibe aus Instrumentenglas Anschluss unten Klasse 1.6; IP31
Flansch

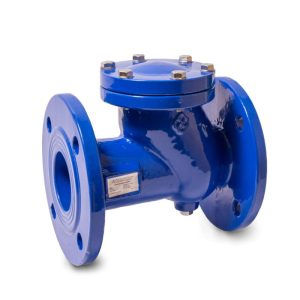

Kugelrückschlagventil Gehäuse aus Sphäroguss (EN-GJS-500-7) innen und außen epoxydbeschichtet - Schichtstärke 300 my Kugel aus Stahl S235JR NBR - ummantelt bis max. 70°C Baulänge nach EN558-1, Reihe 48 (F6) Flansche nach EN1092/2 PN 10/16
Gewinde

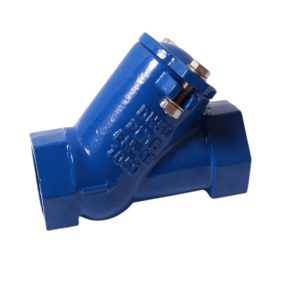

Kugelrückschlagventil aus Sphäroguss (EN-GJS-500-7) Innen und außen epoxydbeschichtet (min. 300mµ) Kugel aus Stahl S235JR + NBR ummantelt Verbindungsschrauben Niro (A2) Anschluss Innengewinde nach ISO 228-1 Gegendruck mind. 0,5 bar
Absperrklappen

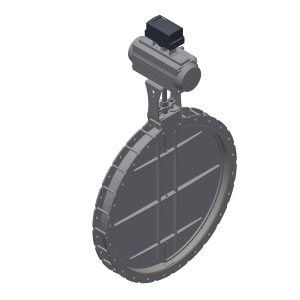

Flanschklappe mit Flanschen nach DIN 24154 T2R2/R4; kundenspezifische Bohrbilder möglich Nennweiten: DN 63–2000; Sonderausführungen bis DN 3000 Betätigung: Hand, DIN ISO 5211 oder pneumatisch/elektrisch/hydraulisch Wellenabdichtung/Lagerung: Stopfbuchse, O-Ringe, Wellendichtringe, Leichtlaufpackung, TA-Luft; Gleit- oder Außenlagerung Dichtigkeit: ca. 99–99,95 % |Temperatur: -100 °C bis +1100 °C Werkstoffe: Stahl, P265GH, Edelstahl und hitzebeständige Stähle Besonderheiten: Individuelle Bohrbilder nach Kundenvorgabe
Antriebe

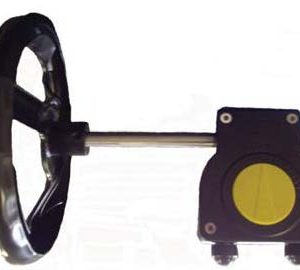

Schneckenradgetriebe aus ALUMINIUM mit Handrad und opt. Stellungsanzeige Welle und Schrauben aus Niro (A2)
