Gewinde
Gas-Messing-Kugelhahn, vernickelt voller Durchgang, mit verchromter Kugel Kugelabdichtung PTFE, Spindelabdichtung PTFE/FKM, Gaszulassung nach EN 331 Stahlhandhebel mit Kunststoffüberzug Anschluss Innengewinde nach ISO228/1 PN 5
Gewinde
Messing Kugelhahn vernickelt, mit Entleerung voller Durchgang mit nachstellbarer Stopfbuchse Kugelabdichtung PTFE, Spindelabdichtung PTFE/FKM max. Temperatur 150°C Stahlhandhebel mit Kunststoffüberzug Anschluss Innengewinde nach ISO228/1 PN 25

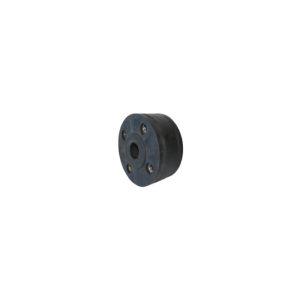

Gummikompensator
Gummi-Metall-Rohrverbindung aus EPDM für -10 / +100 °C mit einvulkanisierten Flanschringen für Flansche nach DIN PN 10
Gewinde

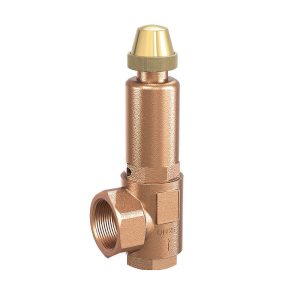

Rotguss-Sicherheitsventile für geschlossene, thermostatisch gesicherte Wasser-Heizungsanlagen nach TRD 721 DIN 4751 Zur Absicherung geschlossener, thermostatisch gesicherter Wasser-Heizungsanlagen mit Vorlauftemperaturen bis 120°C nach TRD 721 TÜV-Bauteilprüfzeichen: 665 (D/G/H) Gehäuse Rotguss Innenteile Messing Druckfeder Edelstahl Faltenbalg Bronze Dichtungen EPDM zul. Temperatur -10°C/+120°C Anschluss Eintritt Innengewinde nach ISO 228-1 Druckbereiche 0,5 - 25 bar

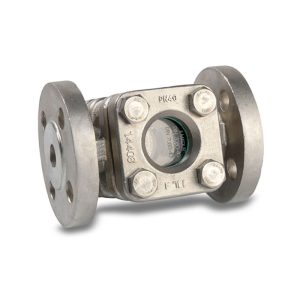

Dampfarmaturen
Durchfluss-Schauglas aus Grauguss, Stahlguss oder Edelstahl mit Borosilikatglas max. 280°C Baulänge nach EN558-1 Reihe 1 (F1) Flansche nach DIN PN 16 Optional mit Glimmerscheiben erhältlich !
Gewinde

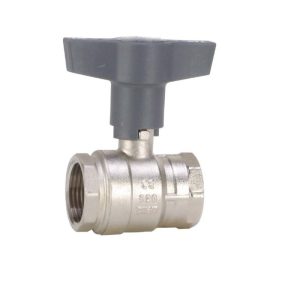

Messing-Kugelhahn mit vollem Durchgang nach DIN EN 1983 Gehäuse Messing vernickelt CW617N Kugel Messing verchromt CW614N Kugelabdichtung PTFE Spindelabdichtung Stopfbuchse und O-Ring Temperaturbereich -20°C bis + 150°C Anschluss Innengewinde nach DIN ISO 228-1 Betätigung T-Griff aus Polyamid
Gewinde

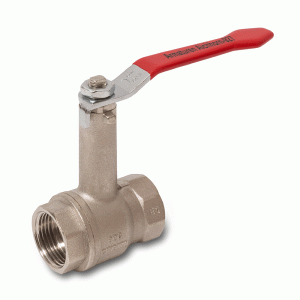

Messing-Kugelhahn vernickelt mit angeformter Spindelverlängerung voller Durchgang, mit verchromter Kugel Kugelabdichtung PTFE, Spindelabdichtung Viton O-Ring max. Temperatur 150° C Stahlhandhebel mit Kunststoffüberzug Anschluss Innengewinde nach ISO228/1 PN 25

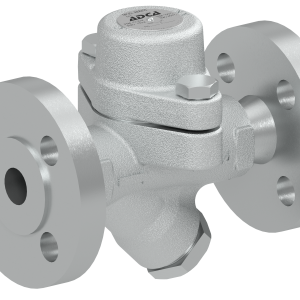

Bimetall-Kondensatableiter
Bimetallkondensatableiter aus Schmiedestahl, P250GH/1.0460 mit korrosionsbeständiger wasserschlagunempfindlichem Bimetallregler Rückflusssicherung, aussenliegendem Sieb Baulänge nach EN558-1 Reihe 1 (F1) max. zulässiger Betriebsdruck: 17 bar(g) Standardunterkühlung 10 K Flansche nach DIN PN 40

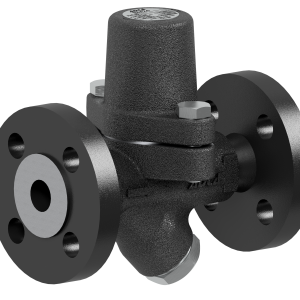

Bimetall-Kondensatableiter
Bimetallkondensatableiter aus Schmiedestahl, P250GH/1.0460 mit korrosionsbeständiger wasserschlagunempfindlichem Bimetallregler Rückflusssicherung, aussenliegendem Sieb Baulänge nach EN558-1 Reihe 1 (F1) max. zulässiger Betriebsdruck: 32 bar(g) Standardunterkühlung 10 K Flansche nach DIN PN 40
Antriebe
Mechan. Endschalterbox aus Polyamid (PA) mit 2 mechanischen Endschaltern Fabr.: Cherry ZF, Type.: D44X Schutzart IP 67 nach DIN EN60529 Spannung/Strom 10A (250V AC), 2,5A (24V DC) SIL 1-3, IEC 61508:2010 Anschluss M20x1,5 Umgebungstemperatur -25°C bis max. 80°C Polyamid-Montagebrücke, höhen- und weiterverstellbar aus PA mit 30% Glasfaseranteil Anmerkung: Im Außenbereich empfehlen wir die Ausführung mit zus. Druckausgleichselement "DAE" zu verwenden. zB.: Type: BOX20/DAE
Antriebe

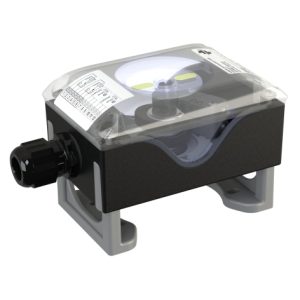

Induktive Endschalterbox aus Polyamid (PA) mit 2 induktiven Endschaltern Fabr.: Pepperl & Fuchs Type: NBB2-V3-E2, 3-Leiter PNP, NO Schutzart IP 67 nach DIN EN60529 Spannung 10 - 30 VDC Betriebsstrom 0-100 mA Leerlaufstrom d 15 mA Schaltfrequenz 1000Hz SIL 1-3, IEC 61508:2010 Anschluss M20x1,5 Umgebungstemperatur -25°C bis max. 70°C Polyamid-Montagebrücke, höhen- und weiterverstellbar aus PA mit 30% Glasfaseranteil Anmerkung: Im Außenbereich empfehlen wir die Ausführung mit zus. Druckausgleichselement "DAE" zu verwenden. zB.: Type: BOX20I/DAE

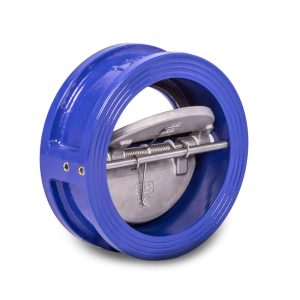

Rückschlagarmaturen
Doppelflügel-Rückschlagklappe Gehäuse Grauguss EN-GJL-250, epoxydbeschichtet Scheibe und Welle aus Edelstahl Dichtung: EPDM Temperatur -10°C/+100°C (druckabhängig) Baulänge EN558-1, Reihe 16 Flansche nach EN1092/2, PN 10/16

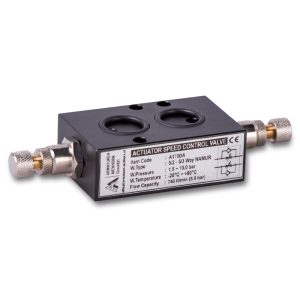

Antriebe
Drosselblock (Schließregulierung) für doppelt/- oder einfachwirkende Schwenkantriebe

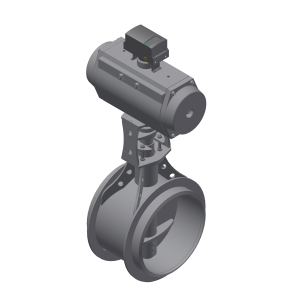

Absperrklappen
Einschweißklappe mit Einschweißenden Nennweiten: DN 17,3–533; Sonderausführungen bis DN 2000 Betätigung: Hand, DIN ISO 5211 oder pneumatisch/elektrisch/hydraulisch Abdichtung/Lagerung: Stopfbuchse, O-Ringe, Wellendichtringe; Gleit- oder Außenlager Dichtigkeit: ca. 99–99,95 % |Temperatur: -100 °C bis +1100 °C Werkstoffe: Stahl, Edelstahl, hitzebeständige Stähle

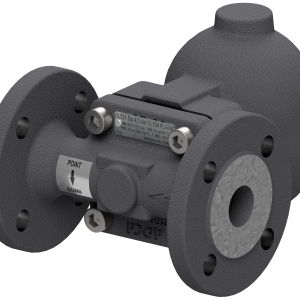

Dampfarmaturen
Schwimmer-Kondensatableiter mit Niveauregelung Gehäuse aus Sphäroguss GJS-400-15 / 0.7040 mit automatischer Entlüftung mit Regler R14 Baulänge nach EN558-1 Reihe 1 (F1) Flansche nach DIN PN 16 Für waagrechten oder senkrechten Einbau
